Оригинальный аксиально-поршневой гидронасос John Deere F680411

Аксиально-поршневой гидронасос John Deere F680411 — это ключевой элемент гидравлической системы, предназначенный для создания высокого давления рабочей жидкости. Данная модель разработана специально для использования в тяжелых условиях эксплуатации сельскохозяйственной и специальной техники. Гидронасос обеспечивает стабильную подачу масла, необходимую для работы навесного оборудования, рулевого управления и трансмиссий.

Деталь под номером F680411 представляет собой оригинальную продукцию John Deere, что гарантирует идеальную совместимость и высокий ресурс работы. Использование качественного гидравлического насоса напрямую влияет на производительность техники и предотвращает преждевременный износ других элементов гидросистемы.

Назначение и применение

Насос John Deere F680411 используется в гидравлических системах открытого и закрытого типа. Чаще всего данный агрегат применяется в следующих узлах:

• Системы рулевого управления (гидроусилители).

• Приводы рабочих органов комбайнов и тракторов.

• Механизмы трансмиссий.

• Системы охлаждения и вентиляции (гидропривод вентиляторов).

Благодаря аксиально-поршневой конструкции, насос способен эффективно работать при высоких нагрузках, обеспечивая равномерный поток масла и низкий уровень шума.

Конструктивные особенности

Гидронасос F680411 выполнен по аксиально-поршневой схеме с наклонным блоком цилиндров. Такая конструкция отличается высокой надежностью и коэффициентом полезного действия. Основные преимущества модели:

• Компактность: Небольшие габариты позволяют устанавливать агрегат в ограниченном пространстве моторного отсека.

• Износостойкость: Корпус и внутренние элементы изготовлены из высокопрочных материалов, устойчивых к гидравлическим ударам и перепадам температур.

• Ремонтопригодность: При своевременном обслуживании ресурс насоса может быть продлен путем замены уплотнений и подшипников.

Технические характеристики John Deere F680411

Для правильного подбора и оценки совместимости с вашей техникой ознакомьтесь с детальными параметрами устройства.

Обратите внимание: Для точного подбора убедитесь в соответствии посадочных мест и шлицевого соединения вашего оборудования.

Совместимость и аналоги

Насос John Deere F680411 устанавливается на широкий ряд сельскохозяйственных машин (комбайны, тракторы, жатки). В некоторых случаях допускается установка аналогов, произведенных сторонними компаниями (OEM), однако для обеспечения максимальной производительности мы рекомендуем использовать именно оригинальную деталь.

Совет: Перед покупкой обязательно проверьте каталожный номер старого насоса или воспользуйтесь подбором.

Почему стоит купить насос John Deere у нас?

• Гарантия оригинальности: Мы поставляем продукцию John Deere.

• Наличие на складе: Модель F680411 часто имеется в наличии или поставляется под заказ в кратчайшие сроки.

• Экспертная поддержка: Наши менеджеры помогут проверить совместимость и ответят на технические вопросы.

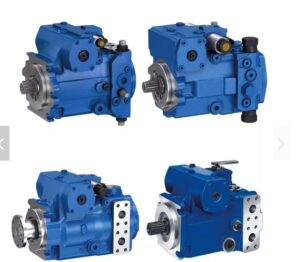

Гидронасос F680411 аксиально-поршневой схеме с наклонным блоком

Хотим Вам представить вам подробное техническое описание гидронасоса John Deere F680411, выполненного по схеме аксиально-поршневого насоса с наклонным блоком.

Этот материал будет полезен для углубленного раздела «Описание» или «Характеристики» на вашем сайте, чтобы продемонстрировать экспертный уровень и ответить на сложные технические вопросы клиентов.

Технический анализ конструкции и принципа работы аксиально-поршневого насоса с наклонным блоком John Deere F680411

Аксиально-поршневой насос John Deere F680411 относится к классу роторно-поршневых гидравлических машин объемного типа. Его главная отличительная черта — кинематическая схема с наклонным блоком цилиндров. В отличие от схемы с наклонным диском (где ось блока совпадает с осью вала), в данной конструкции ось вращения блока цилиндров расположена под углом к оси приводного вала, что обеспечивает иные кинематические и нагрузочные характеристики .

1. Кинематическая схема и устройство

В конструкции насоса F680411 можно выделить следующие ключевые узлы:

• Приводной вал: Передает крутящий момент от двигателя. На валу жестко закреплен ведущий диск, в котором выполнены сферические гнезда (или отверстия) для головок шатунов .

• Блок цилиндров: Расположен под углом к оси приводного вала (обычно до 25-30°). Внутри блока расточены цилиндры (рабочие камеры), в которых движутся поршни. Оси цилиндров параллельны оси самого блока .

• Шатунно-поршневая группа: Поршни соединены с ведущим диском вала через шатуны. Шатуны, как правило, имеют сферические наконечники, завальцованные как в поршни, так и в гнезда диска, что обеспечивает необходимую степень свободы (шарнирное соединение) .

• Торцевой распределитель (гидрораспределитель): Неподвижный диск, к которому прижат торец вращающегося блока цилиндров. В распределителе выполнены серповидные окна (пазы), разделенные уплотнительными перемычками. Одно окно постоянно сообщено с линией всасывания, другое — с линией нагнетания .

• Синхронизирующий механизм: Для синхронизации вращения вала и блока цилиндров (чтобы они вращались как одно целое, несмотря на излом осей) часто используется универсальный (карданный) шарнир или, в некоторых модификациях, специальная коническая передача .

2. Принцип действия

Работа насоса F680411 основана на преобразовании вращательного движения вала в возвратно-поступательное (аксиальное) движение поршней.

1. Передача вращения: При вращении приводного вала ведущий диск через шатуны передает крутящий момент блоку цилиндров. Благодаря синхронизатору блок вращается синхронно с валом, но под углом к нему .

2. Движение поршней: Из-за того, что ось блока наклонена, расстояние от точек крепления шатунов на ведущем диске до плоскости блока цилиндров постоянно меняется. Это заставляет поршни скользить внутри цилиндров:

   • Когда поршень проходит через верхнюю полуокружность, он втягивается внутрь блока (увеличивая объем камеры) — такт всасывания.

   • Когда поршень проходит через нижнюю полуокружность, он выдвигается из блока (уменьшая объем камеры) — такт нагнетания .

3. Распределение жидкости: За один оборот вала каждый поршень совершает полный цикл «всасывание-нагнетание». Отверстия в торце блока цилиндров поочередно соединяются с окнами всасывания и нагнетания на распределителе. В момент прохождения поршнем мертвых точек (верхней и нижней) отверстие цилиндра находится на перемычке распределителя, разобщая полости .

3. Математическая модель подачи

Для количественной оценки работы насоса используются следующие зависимости.

Теоретическая подача (расход) насоса определяется по формуле:
Q=q⋅n⋅η0Q=q⋅n⋅η0​
где $q$ — рабочий объем, $n$ — частота вращения вала, $\eta_0$ — объемный КПД (обычно 0,90-0,98 для поршневых насосов) .

Ключевой геометрической характеристикой является рабочий объем ($q$), который для насоса с наклонным блоком рассчитывается как:
q=π⋅d24⋅z⋅hq=4π⋅d2​⋅z⋅h
где:

• $d$ — диаметр поршня (плунжера);

• $z$ — количество поршней (в подобных насосах часто 7 или 9);

• $h$ — ход поршня .

Ход поршня ($h$), в свою очередь, напрямую зависит от угла наклона блока ($\alpha$) и диаметра окружности расположения осей цилиндров ($D$):
$h=D\cdot tg(\alpha )$
Формула основана на  и адаптирована для схемы с наклонным блоком согласно .

Таким образом, изменяя угол наклона бока ($\alpha$), можно плавно регулировать рабочий объем и, следовательно, подачу насоса.

4. Преимущества схемы с наклонным блоком

Применительно к модели F680411, использование схемы с наклонным блоком дает следующие технические преимущества:

• Компактность и высокое КПД: Насосы этого типа имеют лучшие удельные весовые характеристики и высокий эффективный КПД по сравнению с некоторыми другими схемами .

• Способность к высоким нагрузкам: Конструкция шатунной передачи позволяет эффективно работать при высоких давлениях (до 40 МПа и более) и частотах вращения (до 3000-4000 об/мин) .

• Надежность торцевого распределителя: Блок цилиндров, как правило, имеет возможность самоустанавливаться («плавать») относительно распределительного диска под действием пружин и давления, что обеспечивает постоянный плотный прижим и компенсирует износ торцевых поверхностей .

• Регулируемость: Данная кинематика идеально подходит для создания регулируемых машин (изменение угла наклона блока), хотя сама модель F680411 может быть как регулируемой, так и нерегулируемой в зависимости от конкретного исполнения гидросистемы John Deere.

Заключение

Аксиально-поршневой насос John Deere F680411 с наклонным блоком представляет собой высокотехнологичный узел, преобразующий механическую энергию вращения вала в энергию потока рабочей жидкости. Примененная в нем схема с наклонным блоком и шатунной связью обеспечивает надежную работу при высоких давлениях в тяжелых условиях эксплуатации сельскохозяйственной техники John Deere, гарантируя стабильную подачу масла для привода навесного оборудования, трансмиссий и систем рулевого управления.
