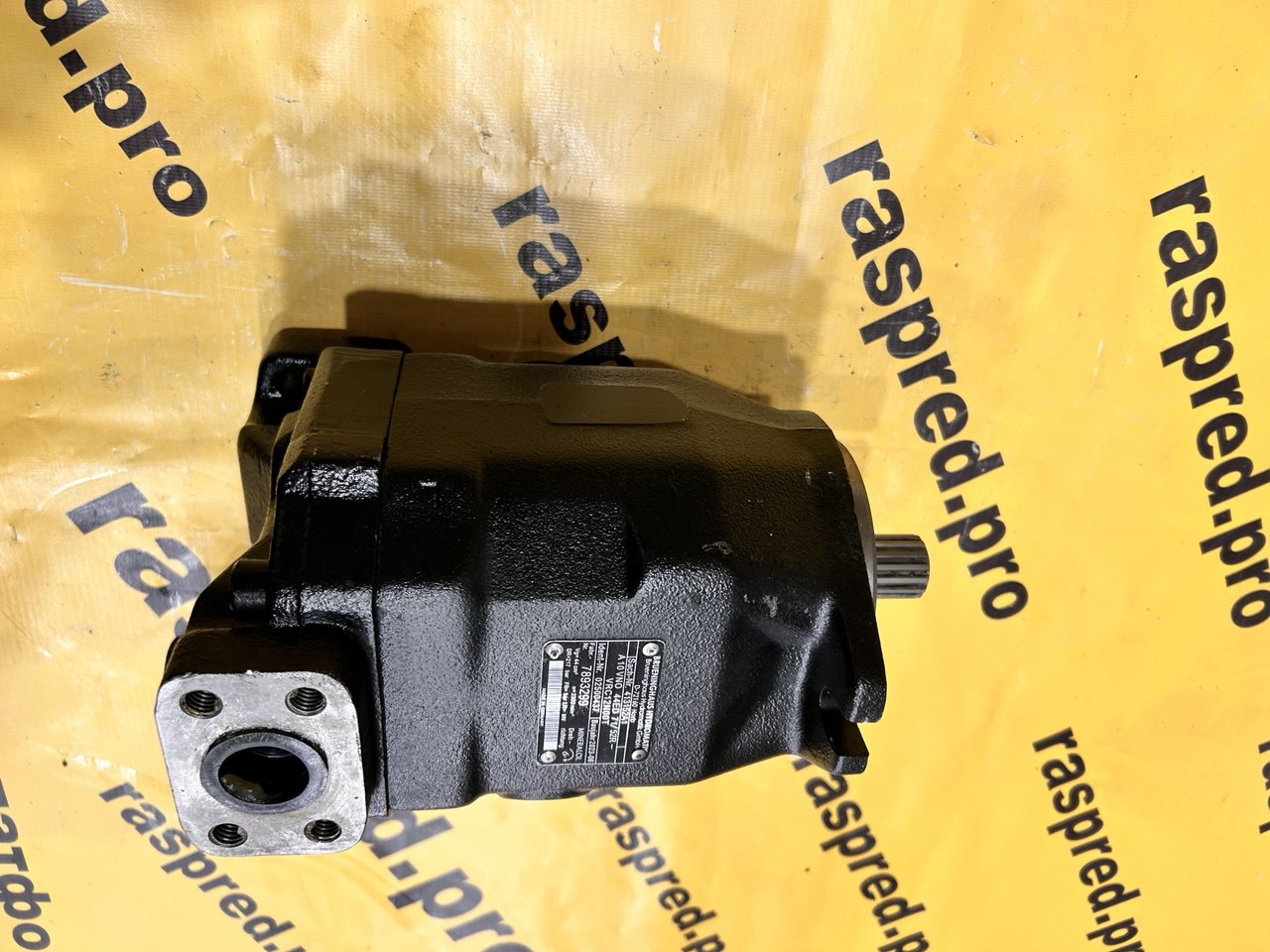

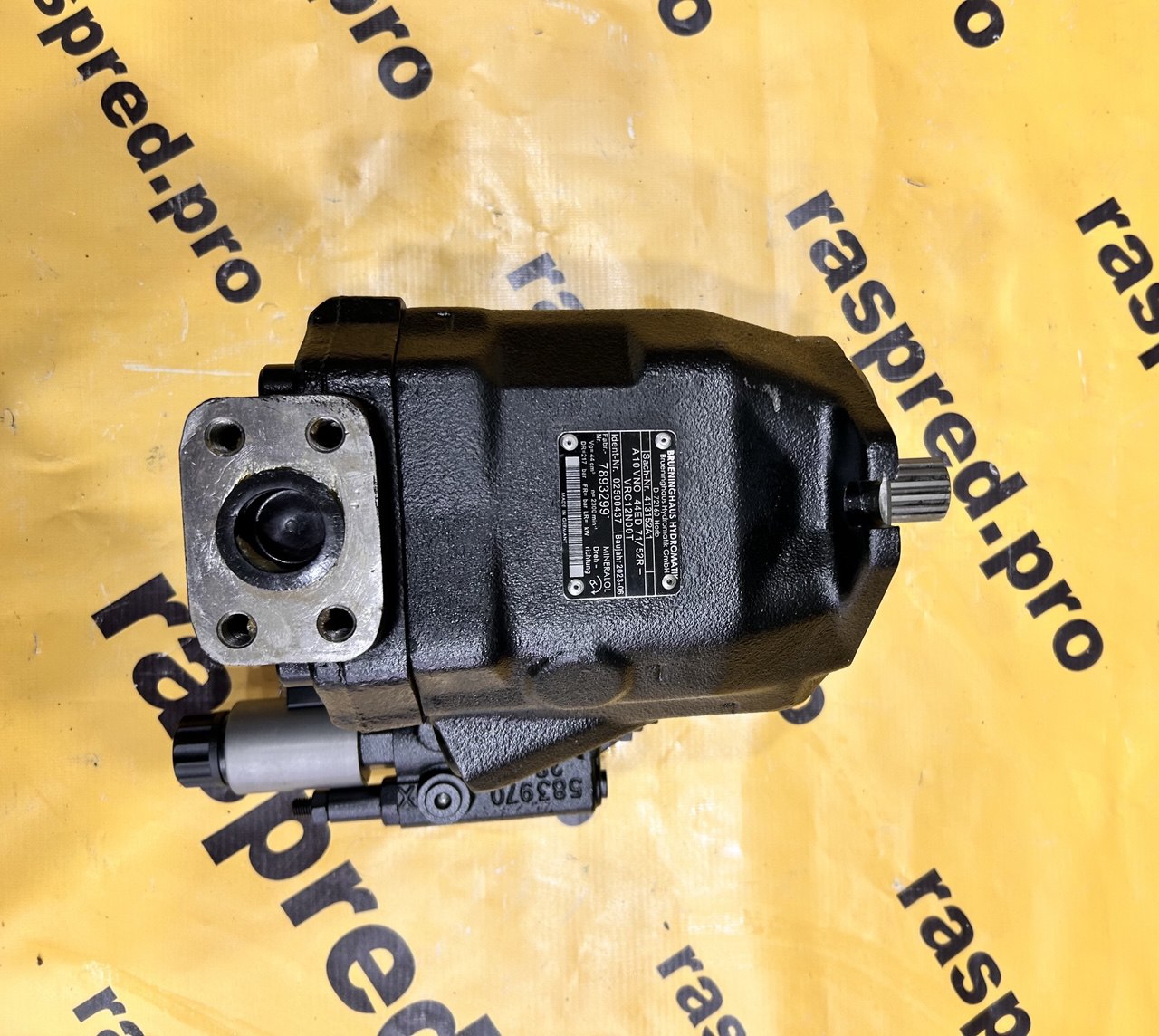

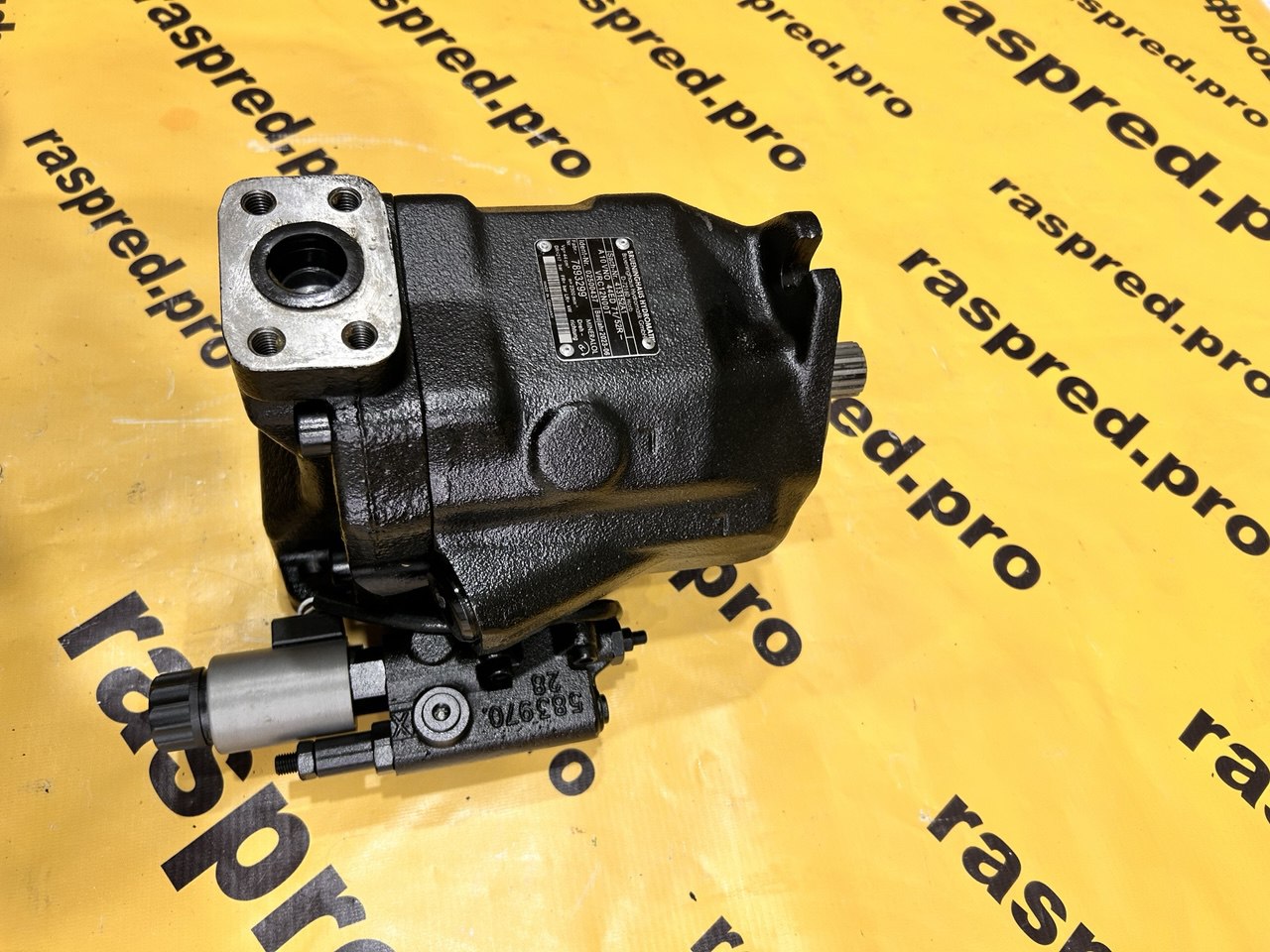

 A10VNO45ED71 — это очень распространённая и популярная модель аксиально-поршневого регулируемого гидронасоса немецкой компании Bosch Rexroth. Давайте разберем это название подробно.

1. Основной принцип (Аксиально-поршневой насос)

В таком насосе несколько поршней расположены параллельно оси вращения (аксиально) внутри цилиндрового блока. Они совершают возвратно-поступательное движение, прижимаясь к наклонной шайбе. При вращении вала шайба заставляет поршни двигаться вперед-назад:

• При выдвижении — происходит всасывание жидкости.

• При втягивании — происходит нагнетание жидкости.
  Регулируемость означает, что угол наклона шайбы (а значит, и рабочий объем насоса) можно менять, в том числе на ходу, от нуля до максимума. Это позволяет изменять расход (количество перекачиваемой жидкости в минуту) при постоянной скорости вращения вала.

3. Краткое описание и назначение

Аксиально-поршневой насос A10VNO45ED71 — это насос с регулятором давления (DR-регулированием), который:

• Автоматически поддерживает заданное давление в гидросистеме, изменяя свою подачу.

• Имеет постоянную рабочую подачу ~45 см³/об.

• Соединяется со стандартным электродвигателем.

• Вращается по часовой стрелке (если смотреть со стороны вала).

4. Типичные области применения

Благодаря энергоэффективности и надежности, такие насосы широко используются в промышленности:

• Металлообрабатывающие станки (ЧПУ, прессы): для зажима инструмента, патронов, подачи охлаждающей жидкости.

• Гидропрессы и другое прессовое оборудование.

• Пластмассовые термопластавтоматы (ТПА): для создания давления смыкания форм.

• Технологические линии и стенды, где требуется стабильное давление.

• Подъемно-транспортное оборудование.

5. Ключевые технические характеристики (типичные для данной модели)

• Рабочий объем: 45 см³/об

• Номинальное давление: 280 бар (макс. 350 бар)

• Максимальная частота вращения: ~1800-2000 об/мин (зависит от модификации)

• Присоединение: Стандартный фланец электродвигателя (например, ISO 3019/2, SAE и др. в зависимости от исполнения «71»).

Вывод

A10VNO45ED71 — это универсальный, энергоэффективный, регулируемый аксиально-поршневой гидравлический насос от лидера рынка. Его главная «фишка» — автоматическое поддержание давления в системе, что делает его идеальным выбором для широкого спектра станочного и промышленного оборудования, где требуется надежное и экономичное гидравлическое усилие.

Габаритный чертеж гидронасоса

Аксиально-поршневой насос A10VNO45ED71: Полное руководство по конструкции и применению

Введение: Сердце гидравлической системы

В мире промышленной гидравлики, где требуется точность, надежность и энергоэффективность, особое место занимает насос A10VNO45ED71 от Bosch Rexroth. Этот немецкий инженерный шедевр стал отраслевым стандартом для тысяч промышленных применений благодаря своей продуманной конструкции и выдающимся характеристикам.

Эта статья предоставит исчерпывающий анализ всех аспектов данного насоса — от фундаментальных принципов работы до мельчайших конструктивных особенностей и практических применений.

1. Фундаментальные принципы аксиально-поршневого насоса

1.1 Основной принцип работы

Аксиально-поршневой насос преобразует механическую энергию вращения вала в гидравлическую энергию потока жидкости под давлением. В отличие от шестеренных или пластинчатых насосов, поршни в нем расположены параллельно оси вращения (отсюда название «аксиальный»).

Ключевой цикл работы:

1. Всасывание: При вращении вала поршень отходит от плоскости распределения, создавая разрежение, которое заполняется гидравлической жидкостью.

2. Нагнетание: Поршень движется к плоскости распределения, сжимая жидкость и выталкивая ее под давлением в напорную магистраль.

1.2 Преимущества аксиально-поршневой схемы:

• Высокий КПД (до 95%)

• Высокое рабочее давление (до 350-450 бар для разных серий)

• Возможность регулирования рабочего объема во время работы

• Компактность при высокой мощности

• Длительный срок службы при правильной эксплуатации

2. Детальная расшифровка обозначения A10VNO45ED71

Обозначение Bosch Rexroth представляет собой логичную систему кодирования, где каждый символ несет конкретную информацию:

A 10 V N O 45 E D 71
│ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ └── Код исполнения (материалы, уплотнения, опции)
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └─── Направление вращения (D = по часовой стрелке)
│ │ │ │ │ │ │
│ │ │ │ │ │ └────── Тип привода (E = электродвигатель, IEC-фланец)
│ │ │ │ │ │
│ │ │ │ │ └───────── Рабочий объем (45 см³/оборот)
│ │ │ │ │
│ │ │ │ └──────────── Конструктивное исполнение
│ │ │ │
│ │ │ └─────────────── Тип регулятора (N = DR, регулирование по давлению)
│ │ │
│ │ └────────────────── Исполнение/серия
│ │
│ └───────────────────── Номинальное давление (10 = 280 бар)
│
└──────────────────────── Тип насоса (A = аксиально-поршневой регулируемый)

3. Анализ конструкции A10VNO45ED71

3.1 Корпус и базовые компоненты

Корпус насоса выполнен из высокопрочного чугуна, что обеспечивает:

• Минимальные вибрации при работе

• Отвод тепла от внутренних компонентов

• Защиту от коррозии

• Стабильность геометрии под нагрузкой

Конструктивная особенность A10VNO: Моноблочная конструкция с интегрированными каналами, что минимизирует внешние трубопроводы и потенциальные точки утечек.

3.2 Блок цилиндров

Сердце насоса — вращающийся блок цилиндров с 9 или 11 поршнями (в зависимости от модификации). Изготовлен из высококачественной легированной стали с последующей цементацией и закалкой.

Технологические особенности:

• Покрытие рабочих поверхностей: Тонкий слой меди или специального композита для улучшения прирабатываемости

• Система смазки: Внутренние каналы для подвода жидкости к трущимся парам

3.3 Поршневая группа

Поршни выполнены из хромированной стали с уникальной сферической головкой, которая контактирует с:

Наклонная шайба (упорный диск):

• Угол наклона регулируется от 0° до 25°

• Подшипниковая опора — комбинация радиально-упорных подшипников

• Механизм наклона: Пара гидроцилиндров с серво-управлением

Конструктивная особенность поршней A10V:

• Гидростатическая разгрузка: Полость за поршнем заполняется жидкостью под давлением, что разгружает механический контакт

• Система уплотнения: Двойные поршневые кольца из специального композитного материала

3.4 Распределительный узел (Клапанная плита)

Неподвижная распределительная плита — наиболее ответственный узел с точки зрения герметичности. Выполнена из бронзы или специального антифрикционного материала.

Конструктивные особенности:

• Двухсторонняя балансировка давления: Геометрия каналов обеспечивает равномерное прижатие блока цилиндров

• Система гидродинамических канавок: Микро-канавки создают гидродинамический клин, уменьшающий трение

• Тепловой компенсатор: Учет разных коэффициентов расширения материалов

Преимущества DR-регулирования:

• Автоматическое поддержание давления

• Значительная экономия энергии (до 30-40% по сравнению с нерегулируемыми насосами)

• Снижение тепловыделения

• Увеличение срока службы компонентов

Конструкция валового уплотнения:

• Двойное губчатое уплотнение

• Дренажная полость между уплотнениями

• Пылезащитная кромка с внешней стороны

3.7 Система подшипников

Радиально-упорные подшипники специального исполнения:

• Преднатяг регулируется с помощью шайб

• Смазка — от основной гидравлической жидкости

• Класс точности ABEC-5 или выше

4. Технические характеристики в деталях

4.1 Основные параметры A10VNO45ED71:

4.3 Рабочие жидкости и температура:

5. Схема гидравлических подключений

5.2 Важные аспекты монтажа:

1. Подпор на всасывании: 0.5-1.5 бар для предотвращения кавитации

2. Высота расположения: Не более 1 м над уровнем бака

3. Гидравлическая обвязка: Обязательный предохранительный клапан, фильтр тонкой очистки

4. Соединения: Метрическая резьба или фланцы SAE/ISO

6. Применение в промышленности

6.1 Металлообрабатывающие станки

Преимущества A10VNO45ED71 для станков:

• Быстрый отклик регулятора: Для точного позиционирования

• Энергоэффективность: В режиме ожидания насос работает с минимальным потреблением

• Низкий уровень шума: <75 дБА на расстоянии 1 м

Конкретные применения:

• Гидропатроны токарных станков: Постоянное давление зажима

• Системы смены инструмента ЧПУ: Быстрая и точная фиксация

• Гидроцилиндры подач: Плавное движение столов и суппортов

6.2 Прессовое оборудование

Особенности работы в прессах:

• Режим «дожатия»: Поддержание давления без перерасхода энергии

• Тепловой режим: Стабильная работа при циклических нагрузках

• Надежность: Более 20 000 часов наработки до капитального ремонта

6.3 Пластмассовые термопластавтоматы (ТПА)

Функции в ТПА:

1. Смыкание формы: Высокая скорость при низком давлении

2. Дожатие: Переход на высокое давление с поддержанием

3. Выдержка: Поддержание давления в течение цикла охлаждения

Экономический эффект: Снижение энергопотребления на 25-35% по сравнению с нерегулируемыми системами.

6.4 Специальные применения

• Испытательные стенды: Стабильное давление при переменных расходах

• Подъемные механизмы: Плавный подъем и фиксация в заданном положении

• Гидравлические приводы: Для станков специального назначения

7. Монтаж, пусконаладка и обслуживание

7.1 Процедура запуска:

1. Заполнение системы: Через специальное отверстие для удаления воздуха

2. Проверка вращения: Вручную убедиться в свободном вращении вала

3. Первый пуск: На минимальных оборотах (300-500 об/мин) в течение 10-15 минут

4. Настройка регулятора: Постепенное увеличение давления до рабочего значения

7.3 Техническое обслуживание:

Ежедневно:

• Контроль уровня шума и вибрации

• Проверка температуры корпуса (не должна превышать +70°C)

• Визуальный контроль на наличие утечек

Ежеквартально:

• Проверка состояния рабочей жидкости (вязкость, чистота, содержание воды)

• Контроль давления настройки регулятора

• Проверка затяжки резьбовых соединений

Ежегодно:

• Полная замена рабочей жидкости и фильтров

• Диагностика параметров насоса (КПД, производительность)

• Проверка износа основных компонентов

9.1 Сравнение с альтернативами:

Заключение

Аксиально-поршневой насос A10VNO45ED71 от Bosch Rexroth представляет собой образец немецкой инженерной мысли — надежный, эффективный и технологичный. Его конструкция, основанная на проверенных временем решениях с современными усовершенствованиями, обеспечивает бесперебойную работу в самых требовательных промышленных условиях.

Ключевые преимущества:

1. Энергоэффективность за счет интеллектуального DR-регулирования

2. Надежность благодаря продуманной конструкции и качественным материалам

3. Универсальность применения в различных отраслях промышленности

4. Долговечность при правильной эксплуатации и обслуживании

5. Техническая поддержка от мирового лидера в гидравлике

Выбор A10VNO45ED71 — это инвестиция в стабильность производственных процессов, снижение эксплуатационных затрат и повышение общей эффективности гидравлических систем.
