Техническое описание гидравлического двигателя

1. Конфигурация и присоединительные размеры
Гидравлический двигатель выполнен в компактном исполнении с комбинированным расположением портов (тип «сверху + сбоку»), что обеспечивает гибкость при интеграции в гидравлические схемы. Габаритная длина корпуса (L1) составляет 159 мм.

2. Фланец и крепление
Монтажный фланец относится к специальной категории (TY-Fl: специальный), что предполагает нестандартную конфигурацию для специфических условий установки. Крепление осуществляется посредством двух монтажных отверстий (AT-GA: 2) диаметром D3 = 10,4 мм. Посадочный диаметр горловины (D2) для центровки двигателя в узле составляет 50 мм.

3. Выходной вал
Вал двигателя выполнен по типу E (TY-AS: тип E), что характеризует его конструктивные особенности (вероятно, наличие шпоночного паза и специфической формы конца). Геометрические параметры вала:

• Посадочный диаметр (D4): 14,7 мм.

• Длина выступающей части (L3): 42 мм.

• Ширина шпоночного паза (B): 3,2 мм.

4. Гидравлические соединения (порты)
Двигатель оснащен тремя гидравлическими соединениями для подключения магистралей высокого давления и дренажной линии.

• Порт 1 (Основной): Резьба метрическая TA2: M12 с шагом Pm2 = 1,5 мм.

• Порт 2: Резьба дюймовая TA3: 7/8 UNF с количеством ниток на дюйм Pi3 = 14.

• Порт 3: Резьба дюймовая TA4: 9/16 UNF с количеством ниток на дюйм Pi4 = 18.

5. Масса
Сухая масса агрегата составляет 3,03 кг.

Гидравлический шестеренный мотор вентилятора JCB 332/H0538

JCB 332/H0538 — это надежный шестеренный гидромотор, предназначенный для привода вентилятора системы охлаждения на спецтехнике JCB (JC Bamford Excavators Ltd). Данная модель обеспечивает стабильный поток рабочей жидкости для эффективного отвода тепла от радиаторов двигателя, гидравлического масла и кондиционера.

Данный мотор является прямым конструктивным аналогом оригинального узла, полностью соответствующим заводским чертежам и допускам. Он спроектирован для работы в условиях высоких нагрузок и запыленности, характерных для строительной и сельскохозяйственной техники.

Конструктивные особенности

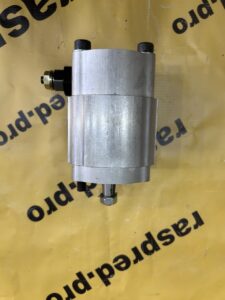

Гидромотор вентилятора jcb 332/H0538

Мотор относится к категории гидравлических машин с комбинированным расположением портов (тип «сверху + сбоку»), что упрощает монтаж и прокладку рукавов высокого давления в ограниченном пространстве моторного отсека.

• Корпус и фланец: Усиленная стальная конструкция со специальным фланцем (TY-Fl: специальный), обеспечивающим точное позиционирование относительно ступицы вентилятора. Посадочный диаметр горловины (D2) составляет 50 мм, что исключает биение при высоких оборотах.

• Выходной вал: Используется вал типа E (TY-AS: тип E) с диаметром 14,7 мм и длиной посадочной части 42 мм. Наличие шпоночного паза шириной 3,2 мм гарантирует надежную передачу крутящего момента на крыльчатку вентилятора без проскальзывания.

• Резьбовые соединения: Для подключения гидролиний предусмотрены три порта с различными типами резьбы, что позволяет использовать стандартные фитинги JCB и адаптеры:

  • M12 (шаг 1,5 мм) — основная магистраль.

  • 7/8 UNF (14 ниток на дюйм) — дренажная или дополнительная линия.

  • 9/16 UNF (18 ниток на дюйм) — управляющая линия (при наличии гидрофицированной муфты).

Технические характеристики JCB 332/H0538

Ниже представлены детальные параметры устройства, необходимые для подбора и замены:

Совместимость и применение

Данный гидромотор широко применяется на технике JCB различных серий, включая погрузчики с бортовым поворотом (Telehandlers) и экскаваторы-погрузчики, где используется гидравлический привод вентилятора. В случае выхода из строя оригинального мотора, модель 332/H0538 является его прямой заменой без необходимости доработки посадочных мест или гидравлической схемы.

Преимущества покупки у нас

• Точное соответствие: Все геометрические параметры (D2, L3, D4, B) строго соблюдены.

• Качество уплотнений: Сальники и прокладки рассчитаны на широкий диапазон температур и давление до 250 бар.

• Многопортовая система: Наличие трех типов резьбы (метрической и UNF) позволяет подключить мотор в существующую систему без переходников либо с минимальным их количеством.

===================================

Тип гидравлического двигателя: сверху + сбоку

Длина L1 (мм): 159

Тип фланца TY-Fl: специальный

Диаметр горловины D2 (мм): 50

Количество монтажных отверстий AT-GA: 2

Диаметр D3 (мм): 10,4

Тип вала TY-AS: тип E

Расстояние L3 (мм): 42

Диаметр вала D4 (мм): 14,7

Ширина шпонки B (мм): 3,2

Тип резьбы TA2: M12

Шаг резьбы метрический Pm2 (мм): 1,5

Количество соединений: 3

Тип резьбы TA3: 7/8 UNF

Шаг резьбы дюймовый Pi3: 14

Второй тип резьбы TA4: 9/16 UNF

Шаг резьбы дюймовый Pi4: 18

Вес (кг): 3,03
